Размещению производства на автоматическом трубогибочном станке

Предлагаем Вам рассмотреть возможность размещения производства изделий из трубного профиля и трубопроводов на автоматическом трубогибочном станке АО «КМПО».

Характеристики оборудования:

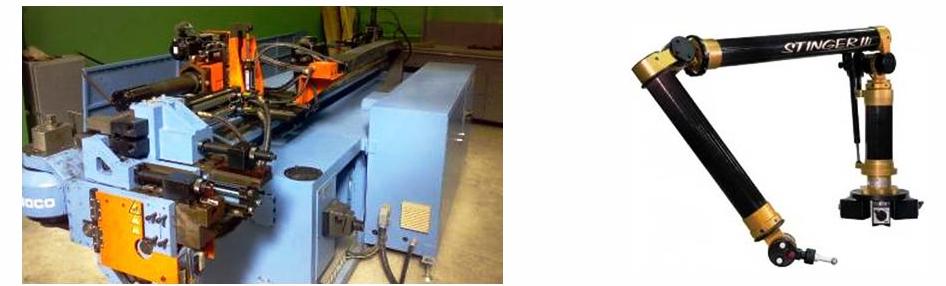

  • Модель – SB-51-2B-2S;
  • Автоматически управляемые координаты – гибка, продольная подача трубы, поворот трубы;
  • Обрабатываемые материалы: нержавеющие и конструкционные стали и сплавы, алюминиевые сплавы, титановые сплавы;
  • Обрабатываемые профили: трубы круглого, квадратного и прямоугольного сечения;
  • Максимальный диаметр гибки (сталь), мм – 51х2,5;
  • Максимальный диаметр гибки (нержавеющая сталь, титан), мм – 51х1,9;
  • Максимальный диаметр гибки (алюминий), мм – 51х3,5;
  • Минимальный диаметр гибки, мм – 6,0х0,8;
  • Максимальный размер прямоугольной трубы, мм – 51х51х1,5;
  • Максимальная длина трубы, мм – 3 600;
  • Максимальный радиус гибки, мм – 250;
  • Минимальный радиус гибки – 1,5 диаметра трубы;
  • Максимальный угол гибки, град – 190;
  • Точность гибки – 0,1 мм, ±0,15°.
  • КИМ типа «рука» «Stinger II», производить «CimCore» (США)
  • Точность измерения ±0,03 мм.





Примечание: для создания управляющей программы необходимо наличие 3D модели трубопровода или координат (декартовых, полярных) определяющих пространственную геометрию трубопровода. Возможно формирование 3D модели по прототипу путем измерения на бесконтактной КИМ «Stinger».

Готовы принять специалистов вашего предприятия для наглядной демонстрации возможностей оборудования.



Контактная информация:
тел. +7 (843) 294-76-72
