Выхлопная система


Назначение: Выхлопная система обеспечивает отвод выхлопных газов от газотурбинного двигателя и выполняет функции:
• снижение шума, создаваемого двигателем до значений, соответствующих гигиеническим нормам;
• снижение концентрации вредных выбросов в атмосферу  за счет рассеивания на расчетной высоте, в районе установки ГПА до величин, соответствующих экологическим нормам;
• обеспечение уровня гидравлического сопротивления в пределах, необходимых для нормальной работы двигателя.

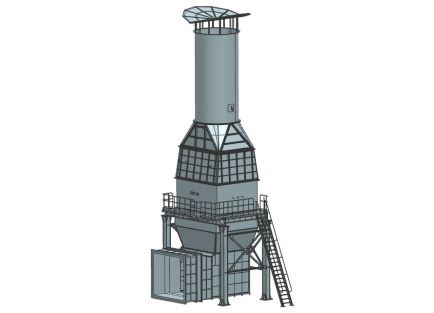

Описание: В состав выхлопного тракта входят:
• диффузор выхлопа;
• блок шумоглушения выхлопа;
• блок переходника;
• труба выхлопная с крышей;
• опора системы выхлопной.

Диффузор выхлопа предназначен для плавного снижения скорости движения отработанных двигателем газов и является промежуточным звеном между переходником улитки и блоком шумоглушения выхлопной системы. Диффузор выполнен в виде расширяющегося по трем сторонам каркаса, в проемы которого вставлены звукотеплоизоляционные маты.

Блок шумоглушения выхлопного тракта обеспечивает уровень звукового давления по санитарным нормам – не более 80 дБА. Блок шумоглушения каркасного типа с установленными внутри кассетами шумоглушения неразборной конструкции. Кассета шумоглушения представляет собой каркас, в проемы которого вставлены звукоизоляционные маты. С обеих сторон проемы закрыты перфорированными листами из нержавеющей стали.

Блок переходника функционально осуществляет переход от блока шумоглушения выхлопа, имеющего прямоугольное сечение, к трубе выхлопной, имеющей круглое сечение. Конструкция блока является силовой и служит для восприятия весовых  и ветровых нагрузок от установленной на блок выхлопной трубы.

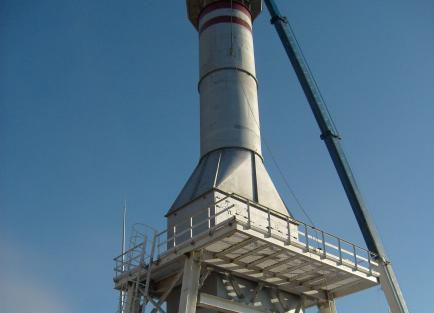

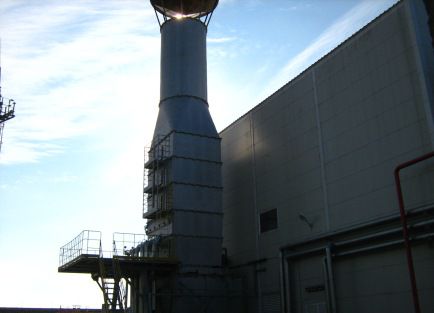

Труба выхлопная состоит из двух секций, состыкованных между собой болтовым соединением. Над срезом верхней секции трубы сооружен осадкозадерживающий козырек, защищающий канал выхлопа от прямого попадания атмосферных осадков.
Опора представляет собой силовую раму, состоящую из опорной площадки, установленной на четырех опорных стойках.

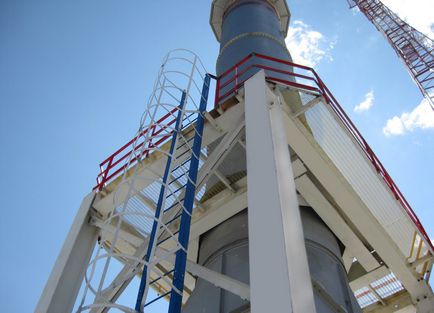

Система выхлопа  оборудуется соответствующими лестницами и площадками обслуживания согласно правилам охраны труда и правилам безопасности.
В конструкции выхлопного тракта предусматриваются элементы, обеспечивающие возможность отбора проб выхлопных газов.
