АГРС ВОЛГА
Назначение: Подача газа населенным пунктам, промышленным предприятиям и другим потребителям в заданном объеме с определенным давлением, необходимой степенью очистки, одоризации и замером расхода газа.

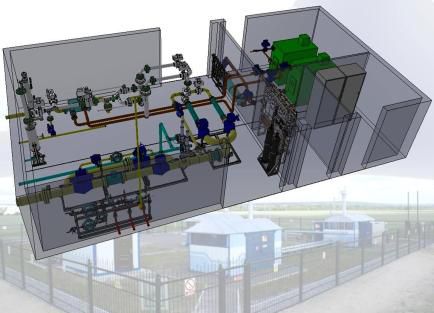

Описание: В завистимости от требований Заказчика АГРC поставляется в блочном или модульном (моноблок из 2-х полуконтейнеров) исполнении. АГРС изготавливается с максимальной степенью заводской готовности, с системами отопления и вентиляции. АГРС состоит из следующих блоков/отсеков:
• блок/отсек технологический;
• блок/отсек одоризации;
• блок/отсек подготовки теплоносителя;
• блок/отсек САУ.
Система отопления моноблока АГРС совмещена с системой подогрева газа, что позволяет исключить отдельную систему подогрева газа.
Конструкцией распределительной станции предусмотрены подземные ёмкости, предназначенные для слива теплоносителя системы отопления, сбора конденсата газа, хранения одоранта и не являющиеся объектами подведомственными Ростехнадзору РФ.
Так же предусмотрен встроенный блок обеспечения газом на собственные нужды АГРС.
Возможно изготовление различных вариантов АГРС с производительностью от 2 до 250 тыс. нм³/ч с одной или двумя выходными линиями.
| Модельный ряд АГРС "Волга" | Q, нм3/ч | Qmin, нм3/ч | Pвх, кГ/см2 | Pвых, кГ/см2 | Точность Pвх, % | Одоризация газа | Конструктивное исполнение |
| АГРС-2 | 2 000 | 100 | 16...100 | 3...12 | ±5 |
Пропорционально расходу газа,норма ввода одоранта 16г на 1000 нм3
|
Моноблок
|
|
АГРС-3
|
3 000 | ||||||
|
АГРС-5
|
5 000 | ||||||
|
АГРС-10
|
10 000 |
Сборный Моноблок
|
|||||
| АГРС-20 | 20 000 | ||||||
| АГРС-30 | 30 000 | 500 | |||||
| АГРС-50 | 50 000 | ||||||
| АГРС-80 | 80 000 | ||||||
| АГРС-100 | 100 000 | 1000 |
Блочноконтей-нерное или ангар
|
||||
| АГРС-150 | 150 000 | ||||||
| АГРС-200 | 200 000 | ||||||
| АГРС-250 | 250 000 |

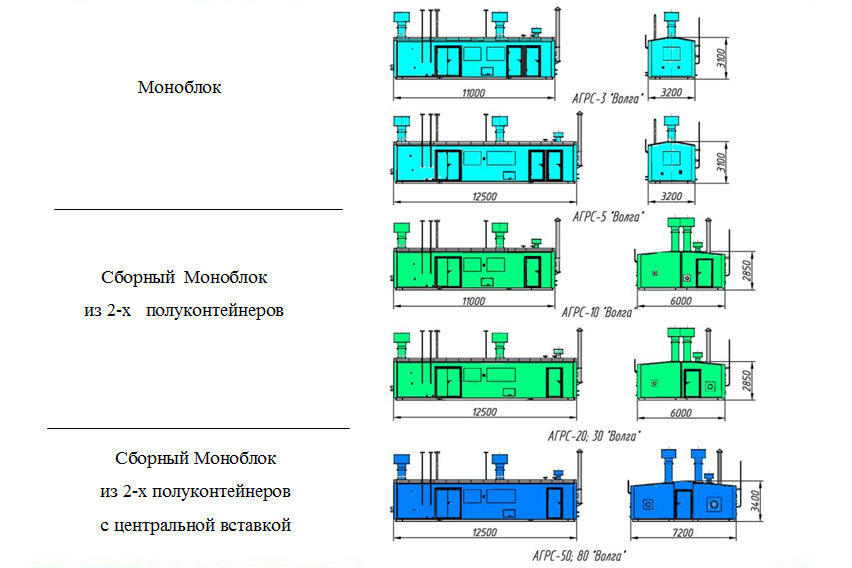

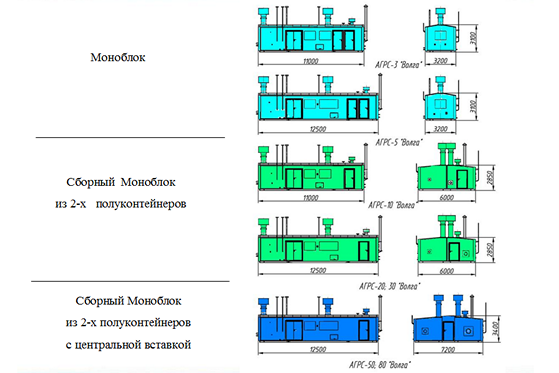

АГРС "Волга", компоновка - Моноблок

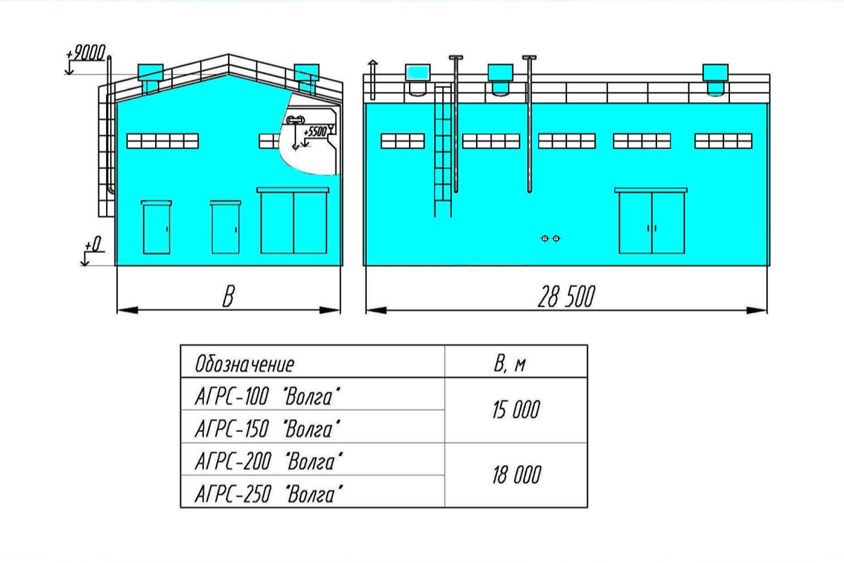

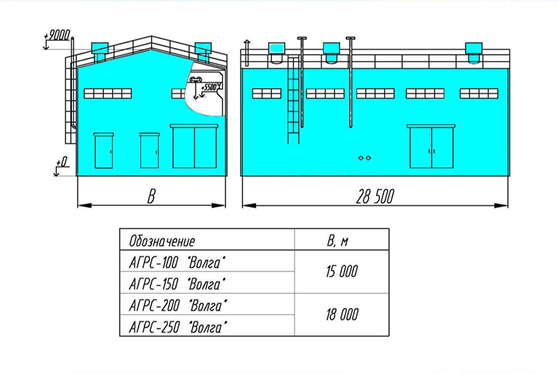

АГРС "Волга", компоновка - Ангар
