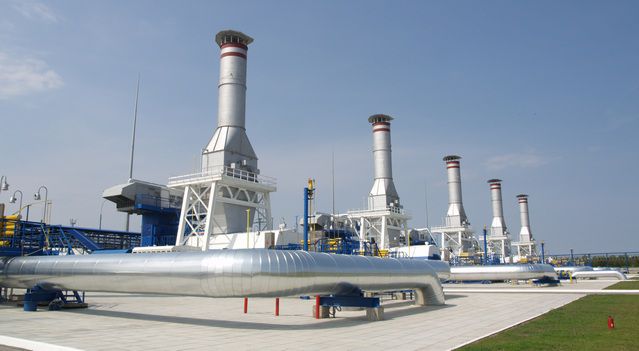

  • АО «КМПО» реализует проекты по проектированию, изготовлению и поставке основного и вспомогательного оборудования компрессорных станций «под ключ» с учётом всех требований заказчика

    Подробнее

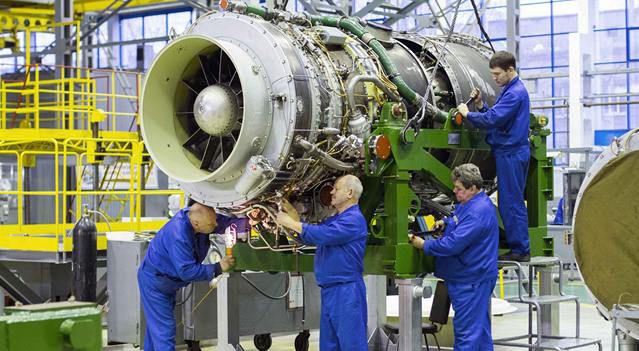

  • Газотурбинные двигатели АО «КМПО» удовлетворяют современным требованиям экологии, топливной эффективности и эксплуатационной надежности

    Подробнее
  • 1
  • 1
  • 1
  • 1

Изготовление лопаток

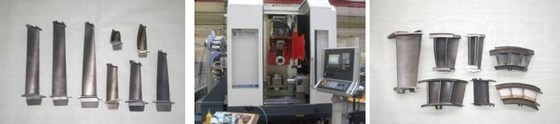

Изготовление лопаток компрессора большого и среднего размера



Заготовка

вид заготовки: штамповка, поковка собственного производства;

материал: титановые сплавы, жаропрочные сплавы



Характеристика детали

типы лопаток: консольные лопатки с точеным замком и хвостовиком «ласточкин хвост», двухполочные лопатки, поворотные лопатки, лопатки с бандажными полками;

размеры профиля, мм: до 700х400;

толщина профиля, мм: 3…12

точность обработки, мм: ±0,04;

шероховатость пера (Ra), мм: 0,032



Оборудование

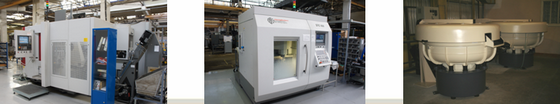

5-ти координатные 5-ти шпиндельные обрабатывающие центры SX-051B, LX-051, STC-100, NX-155 компании «Штарраг» (Швейцария), 4-х и 3-х координатные высокоскоростные обрабатывающие центры «Микромат» (Германия). Установки для автоматической объемной  виброшлифовки лопаток компрессора фирмы «Рёслер» (Германия).

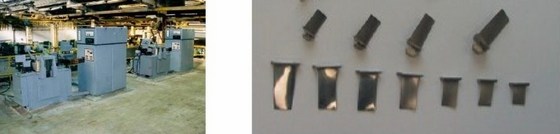

Изготовление лопаток компрессора малого размера

Заготовка
вид заготовки: штамповка, поковка;
материал: титановые сплавы, жаропрочные сплавы на основе никеля


Характеристика детали
типы лопаток: консольные лопатки с точеным замком и хвостовиком «ласточкин хвост»
размеры профиля, мм: 95х45;
толщина профиля, мм: 0,6…2,8
точность обработки, мм: ±0,03;
шероховатость пера (Ra), мм: 0,02


Оборудование
станки ЭХВИС-5000 производства АО «КМПО»









Изготовление лопаток турбины

Заготовка
вид заготовки: литье по выплавляемым моделям;
материал: жаропрочные сплавы на основе никеля


Характеристика детали
типы лопаток: рабочие лопатки с бандажными полками и замком, охлаждаемые лопатки, сопловые секции 2...4 секционные;
длина лопаток до 400 мм;
точность обработки замка, мм: ±0,02;


Оборудование
Токарно-карусельные станки с шлифовальным шпинделем ЛШ-278 (Россия)

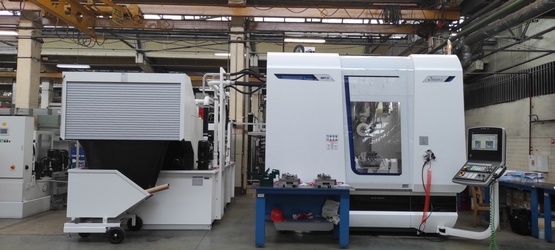

Станки для глубинного шлифования ЛШ-220 (Россия), «Ельб Шлиф» (Германия), «Блом» (Германия), «HAAS Multigrind CA» (Германия)



Magerle (Швейцария)

HAAS (Германия)





Арматурное производство

Заготовка
вид заготовки: пруток, поковка
материал: жаропрочные сплавы, никельсодержащие сплавы


Характеристика детали
тип: фланцы, переходники, штуцера, тройники
максимальный диаметр точения, мм: 200


Оборудование

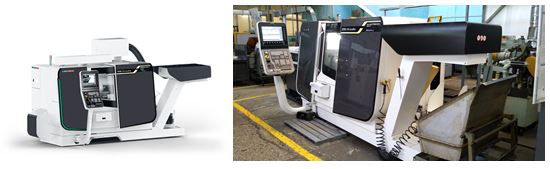

Токарный обрабатывающий центр с ЧПУ, мод. СТХ310ecoline "DMG Mori" (Германия), Leadwell (Тайвань), KOVOSVIT MOS SPM-16 (Чехия)



Заготовка
вид заготовки: пруток
материал: жаропрочные сплавы, нержавеющая сталь

Характеристики деталей
тип: штифты, болты, втулки, ниппеля
диаметры, мм: до 20 и до 32


Оборудование

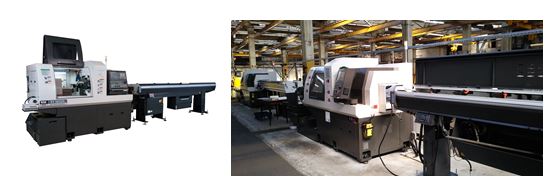

Токарные автоматы продольного точения мод. ТСМ-20S и ТСМ-32S. Производитель "Industry Co. Ltd" (Юж.Корея), Wiwia (Тайвань)





Балансировочное оборудование

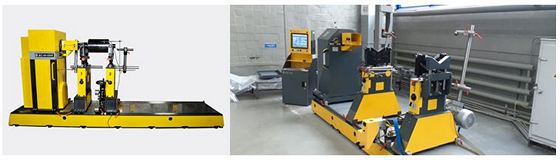

Балансировочный станок грузоподъемностью до 4000 кг., модели БС-44 3000S для балансировки роторов ГТД. Производитель ООО «ПК Робалс» (Россия).
